LCD液晶顯示屏的閃屏原因及解決方法

2024-11-9

LCD液晶顯示屏因其清晰的顯示效果和較低的能耗，已經成為現代電子設備中最常見的顯示技術之一。然而，LCD液晶顯示屏在使用過程中常常會出現閃屏現象，這不僅影響用戶體驗，還可能導致設備故障。本文將詳細分析LCD液晶顯示屏閃屏的原因，并提供相應的解決方法。

脈沖寬度調制

一、LCD液晶屏閃屏原因分析

造成LCD液晶屏閃屏的原因有很多，大致有這么幾種：

1、液晶屏幕與環境光源的頻率相近造成閃屏，因?yàn)榇蟛糠謺r(shí)候屏幕光源和環境光源的頻率是不同的，但也不排除巧合的時候，就會造成屏幕閃爍。

2、液晶屏模組與設備主板匹配不良造成的閃屏現象。

3、LCD液晶屏的背光源造成的閃屏現象，這是屏幕閃屏的最普遍原因。

二、背光源造成閃屏的原理分析

我們知道，LCD液晶屏的背光源主要分為兩種：一種是LED背光，是用LED（發光二極管）來作為液晶顯示屏的背光源。另一種是CCFL背光，是用CCFL（冷陰極熒光燈管）作為L(zhǎng)CD液晶屏的背光源。

與傳統的CCFL背光相比，LED背光有低功耗、低發熱量、亮度高、壽命長等特點。從市場份額來講，現在LED背光是主流，家電、車載、數碼產品等各個液晶顯示領域，所使用的背光大對數是LED背光。但是LED背光也不是沒有缺點，使用LED背光的顯示屏，更容易出現閃屏的現象。特別是對于一些眼睛比較敏感的客戶來說，這種閃屏是很不友好的，時間久了會造成眼睛酸痛等現象。那么，這完全是LED背光的錯嗎？其實導致液晶屏閃屏的關鍵是PWM調光。
那么什么是PWM調光？我們知道LED背光的亮度是一定值，想要調節液晶屏幕的亮度，就讓LED背光源不斷的開啟和關閉，通過調節開啟時間和關閉時間的長短，來調節顯示屏的亮度。用戶在調節亮度的時候，其實是在調節背光開啟和關閉的時間長短，而這種調節方式，就是PWM調光，中文名叫脈沖寬度調制。

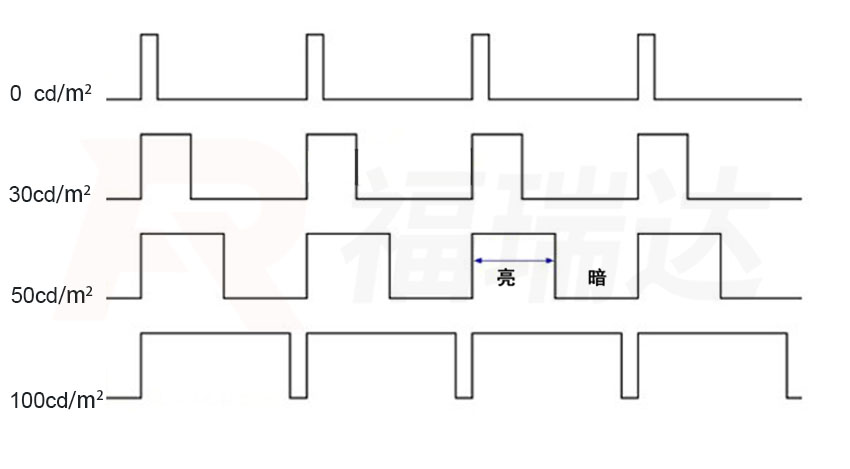

脈沖寬度調制

在顯示產品實際應用中，LED背光開啟關閉轉換的時間非常快，采用PWM調光的顯示產品工作頻率在200Hz-1000Hz，人眼在頻率達到100Hz幾乎察覺不到明暗變化，我們看到的畫面是常亮的。其實CCFL背光也采用PWM調光，不過CCFL本質是冷陰極熒光燈管，熒光燈管中的電子打在熒光粉上形成光斑的這個過程有延遲作用，視覺上會有停留，造成余暉效應。因此CCFL背光的閃屏情況相對好很多。LCD背光雖然有閃屏的問題，但是主要是在低亮度的時候比較明顯，因此不會改變它主流背光的地位。

三、LCD液晶屏閃屏的解決方案

針對背光源造成的LCD液晶屏閃屏，解決方案之一就是采用高頻PWM調光。我們上面提到常見的液晶顯示產品工作頻率在200Hz-1000Hz。有些液晶顯示領域，對顯示效果特別嚴格的，可以把工作頻率調高到5000Hz甚至更高，從而使人眼無法感受到屏幕閃爍現象，杜絕了液晶屏幕的閃屏問題。

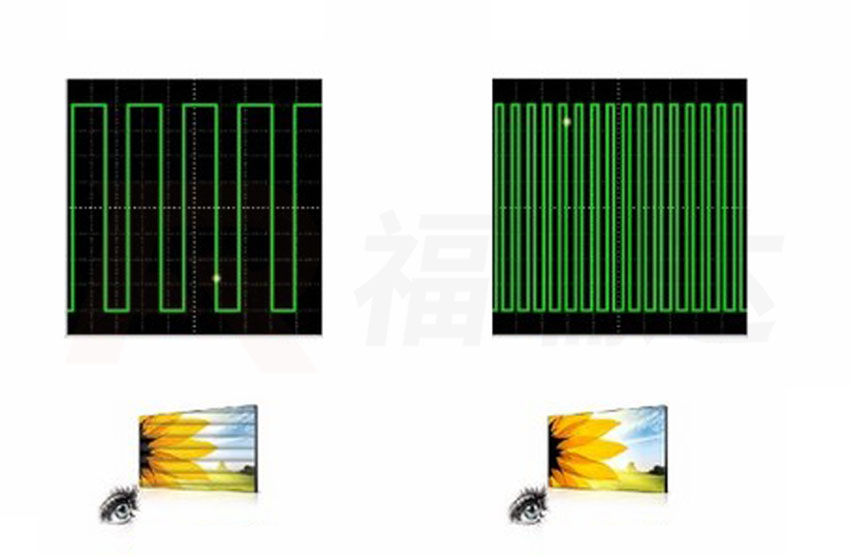

采用高頻PWM調光效果

但是高頻PWM調光需要適度，要從自己的產品需求出發，綜合考量成本，顯示效果等各方面因素，給出最優的方案。

LCD液晶顯示屏的閃屏現象雖然常見，但通過正確的方法和手段是可以有效解決的。了解閃屏的具體原因，并采取相應的解決措施，不僅可以提升用戶體驗，還能延長設備的使用壽命。希望本文提供的分析和建議能夠幫助您更好地應對LCD液晶顯示屏的閃屏問題。
