TFT LCD液晶屏可能會受到多種電磁干擾的影響，這些干擾可能源自內部或外部因素，從而對屏幕的正常顯示功能產生不利影響。本文將詳細探討影響TFT LCD液晶屏的電磁干擾類型，并提供相應的解決策略和預防措施，以幫助讀者有效減輕或消除這些干擾，確保液晶屏能夠穩定運行。

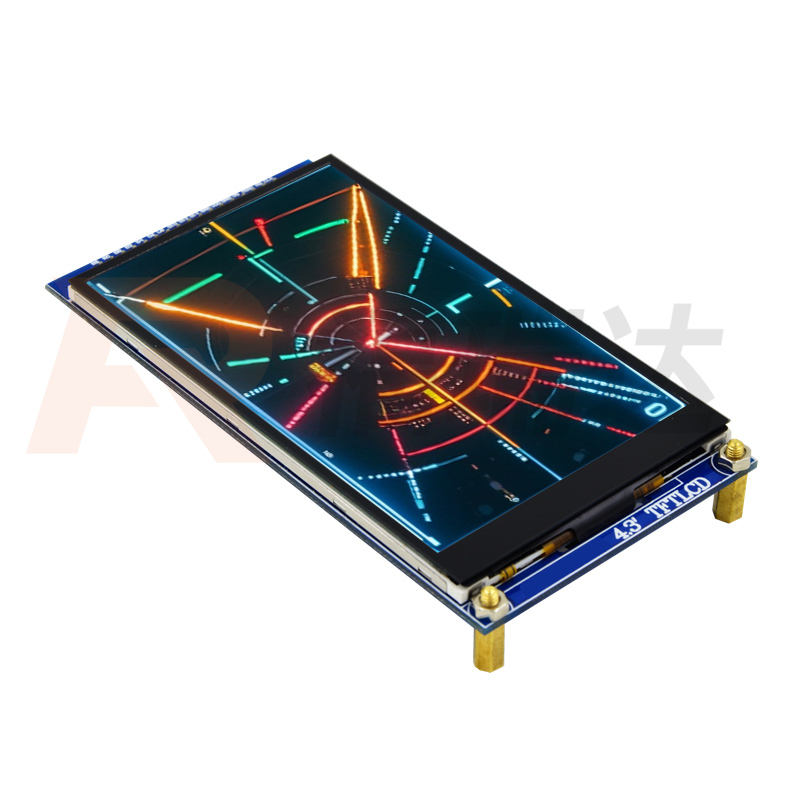

福瑞達高品質TFT液晶顯示屏

一、TFT LCD液晶屏電磁干擾種類

1.外部電磁干擾

1）射頻干擾（RFI）：

● 現象：當TFT LCD液晶屏附近存在如移動電話、無線電臺等射頻發射源時，可能會在屏幕上出現干擾條紋、圖像閃爍或色彩失真等現象。

● 原理：射頻信號會在液晶屏的電路中感應出不需要的電流和電壓，這些額外的電信號會干擾液晶屏正常的顯示信號。例如，當移動電話在TFT LCD液晶屏附近通話時，其發射的射頻信號頻率可能與液晶屏內部某些電路的諧振頻率相近，從而引發共振，導致電路中的信號受到干擾，進而影響到像素的驅動和顯示效果。

● 舉例：在一些辦公室環境中，如果將正在通話的手機靠近TFT LCD電腦顯示器，顯示器屏幕可能會出現抖動或出現短暫的花屏現象。

2）電源干擾：

● 現象：表現為屏幕亮度不穩定、出現橫紋或圖像模糊等情況。

● 原理：如果供電電源質量不佳，存在電壓波動、諧波等問題，會影響到TFT LCD液晶屏的驅動電路。例如，交流電源中的諧波成分可能會通過電源線路進入液晶屏的驅動電路，干擾其正常的工作電壓和電流。當電壓波動較大時，會導致像素的驅動電壓不穩定，從而影響像素的亮度和色彩顯示。

● 舉例：在一些老舊的建筑中，由于電力系統老化，當其他大功率設備啟動或關閉時，會導致TFT LCD液晶屏所在電路的電壓瞬間下降或上升，此時液晶屏可能會出現短暫的黑屏或亮度突變現象。

2.內部電磁干擾

1）液晶驅動電路的電磁輻射：

● 現象：可能會干擾附近的其他電子設備，如收音機出現雜音、無線耳機信號不穩定等。

● 原理：TFT LCD液晶屏的驅動電路在工作時會產生一定頻率的電磁輻射。這些電磁輻射會通過空間向外傳播。當輻射的頻率與其他電子設備的接收頻率相近或相同時，就會對其產生干擾。例如，驅動電路中的時鐘信號頻率較高，其諧波成分可能會干擾到附近的無線通信設備。

● 舉例：將TFT LCD平板電腦放在收音機旁邊，當平板電腦的屏幕處于高亮度、快速刷新等工作狀態時，收音機可能會接收到滋滋的雜音。

2）背光系統的電磁干擾：

● 現象：可能導致周邊的敏感電子元件工作異常，例如一些傳感器的測量精度下降。

● 原理：TFT LCD液晶屏的背光系統通常采用冷陰極熒光燈（CCFL）或發光二極管（LED）等光源。這些光源在工作時會產生電磁場。尤其是CCFL，其工作時需要較高的電壓來激發熒光粉發光，會產生較強的電磁輻射。如果背光系統的電磁屏蔽措施不完善，其產生的電磁場可能會影響到周圍的電子元件。

● 舉例：在一些精密儀器設備旁邊使用帶有CCFL背光的TFT LCD顯示屏?xí)r，可能會發現儀器的某些傳感器數據出現波動，比如溫度傳感器顯示的溫度值不穩定，這可能就是由于液晶屏背光系統的電磁干擾影響了傳感器的正常工作。

福瑞達高品質TFT液晶顯示屏

二、防電磁干擾解決辦法

1.電源干擾解決方法：

如果干擾施加在電源線上，建議在最靠近液晶顯示模塊的電源線VDD、VSS之間并入一個穩壓電容（10μF）和一個濾波電容（0.1μF或0.01μF）。

2.信號線干擾解決方法：

若干擾施加在信號線上，如reset信號線，可在最靠近液晶顯示屏的reset信號線與VSS之間并入一個濾波電容，電容容量選擇0.1μF或0.01μF。

3.控制信號線干擾解決方法：

● 如果干擾施加在產品MPU（微處理器）與顯示屏之間的傳輸線上，可以采用以下方式：

● 用磁環、錫紙或銅箔做線路的屏蔽；

● 改變傳輸線的走向，躲避干擾環境；

● 縮短傳輸線長度；

● 加入傳輸線驅動器，以提高驅動能力和抗干擾能力。

● 若是由于傳輸線電阻大，導致干擾信號易侵入，可在傳輸線上串聯小電阻，與顯示模組端的輸入電容組成低通濾波電路，消除干擾影響。

4.靜電干擾解決方法：

● 靜電干擾多數是通過液晶模組的鐵框或玻璃面板干擾電路。改善方法包括：

● 將液晶模組的鐵框接地；

● 使液晶模組的鐵框接VSS；

● 讓液晶模組的鐵框浮空；

● 在液晶模組鐵框與金屬外殼之間加絕緣墊，絕緣墊越厚，對靜電的消減作用越大。需在實際測試中選擇有效的方法。

5.系統內部干擾解決方法：

這種干擾主要是軟件程序沖突所致。首先需找出干擾出現的規律，若發生在模組的寫入過程中，容易產生模塊死機、錯誤顯示等，需考慮中斷程序的影響。中斷程序可能在MPU向液晶屏寫入的過程中產生，導致控制信號或數據被修改，從而造成顯示模組死機或顯示錯誤。改善方式是在MPU調用液晶屏驅動程序的過程中，關閉中斷響應功能。

6.軟件補救方法：

定時對寄存器進行初始化。首先不使用RESET信號復位，只對寄存器進行復寫。如果出現死機不能恢復的情況，則需使用RESET信號初始化，但此操作可能會導致正常顯示出現閃屏現象。為保證正常顯示不受初始化干擾，可采用讀寄存器數據做初始化的判斷依據，如讀顯示狀態字、特殊SRAM單元數據等。或者使用負性顯示模塊，在不操作時關閉背光，當需要觀察顯示內容時再啟動背光點亮，將此時作為重新初始化模塊的啟動點，不易被察覺。

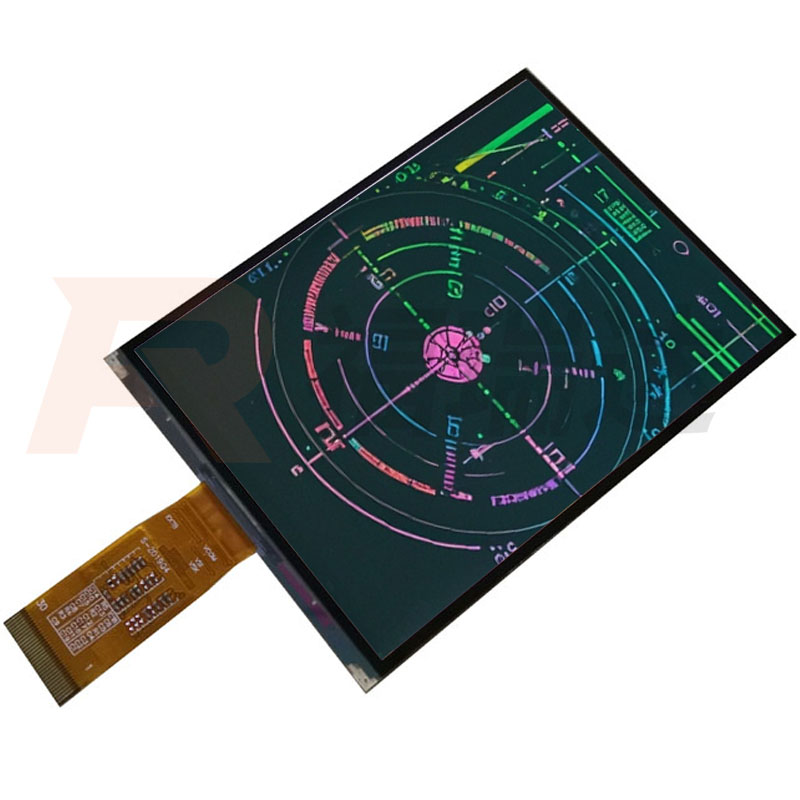

福瑞達暢銷型TFT液晶顯示屏

在實際應用中，可能需要綜合使用多種方法來有效防止電磁干擾。同時，電磁干擾的情況較為復雜，可能需要工程師具備足夠的經驗進行分析和測試，以找到最適合的解決方案。
